本文是通過智能網關模塊連接OPCUA服務端，讀取服務端的標簽數值，將數據轉存到MySQL數據庫的案例。

       IGT-DSER智能網關模塊，支持各種PLC、智能儀表、遠程IO與數據庫之間雙向通訊，既可以讀取設備的數據上報到SQL數據庫，也可以從數據庫查詢數據后寫入到設備；PLC內無需編寫通訊程序；支持局域網和外網數據庫、云數據庫；數據庫軟件支持MySQL、SQLServer、PostgreSQL。方便實現設備數據與MES等軟件系統或者平臺對接。網關安裝在設備側(OPCUA服務端)，與設備同時起停，不擔心數據丟失；在斷網、服務器維護上報數據有異常時，網關主動將數據緩存，待故障解除后自動重新上報到數據庫。

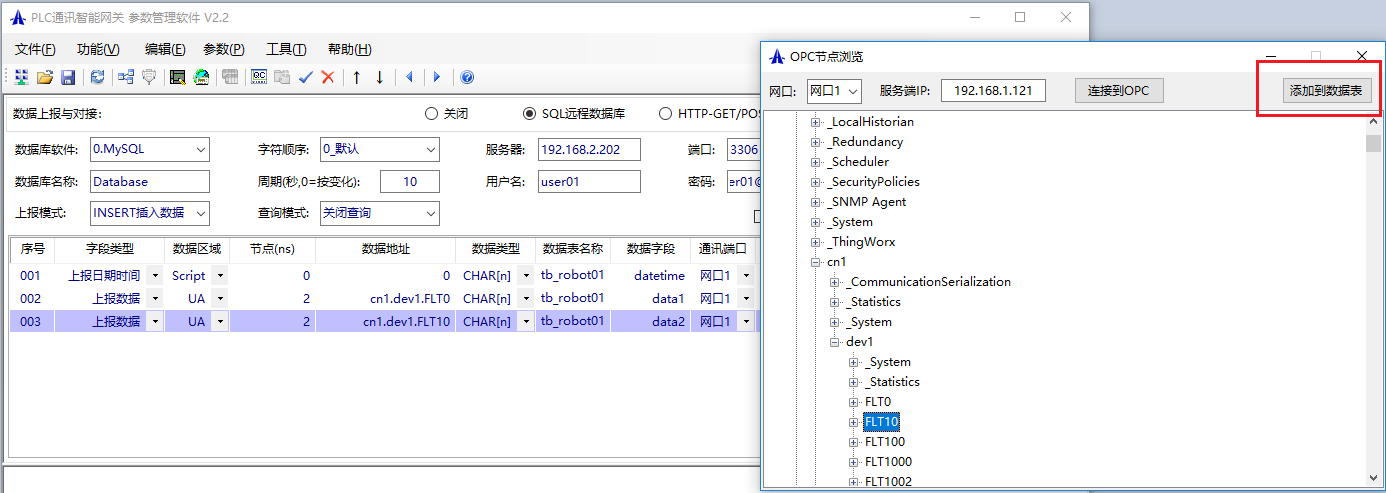

       首先，通過網關的參數設置軟件設置IP地址、OPC服務端等參數，由‘功能’->‘網口參數編輯’設置IP地址、網絡端口等網口參數。然后通過‘功能’->‘數據上報與對接’設置數據庫服務器的IP地址、端口，用戶名密碼等相關參數。通過‘編輯’->‘OPC節點瀏覽’讓網關模塊連接上OPC服務器后瀏覽標簽節點，選擇需要上報到數據庫的標簽，添加到數據配置表，如下圖：



        同時確認數據庫的表名稱、字段名稱，所有參數配置配置完成后下載到網關(‘參數’->‘參數寫入到網關’)后重啟網關，即可進入工作模式，網關按所設定的10秒的周期，將數據寫入到數據庫。通過網關的參數配置軟件讀取網關參數后，看軟件上的網關狀態消息，根據狀態消息調試，雙擊數據配置表對應的序號，消息欄會顯示數據當前值。通過‘工具’->‘網關數據監控’可查看完整的SQL語句。

        IGT-DSER網關還支持OPCUA標簽數據轉HTTP協議(JSON文件的GET/POST提交和解析)、OPCUA標簽數據轉MQTT(JSON文件多主題的發布和訂閱)、OPCUA標簽數據轉MODBUS-TCP的Server/Client等功能。

       相關軟件與手冊下載： PLC通訊智能網關.rar (2769 K) 下载次数:116
