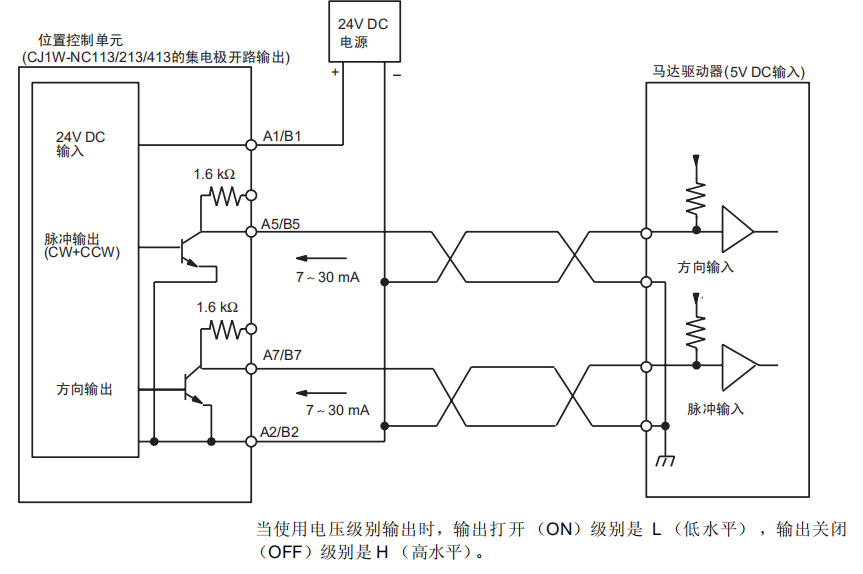

如圖，這個線怎么應該怎么連接，按照圖中的方法連接了，發送脈沖后，伺服沒有反應

接線要和參數對應的

首先要搞明白自己的脈沖發生器是PNP型還是NPN型輸出再說接線

牛人

怎么跟你說呢，就貼了說明書的兩張圖誰知道你是怎么接的，參數是怎么設的，程序是怎么寫的。分析幾種原因給你：
1、用伺服的話，一般有使能線要接，大部分還有正負極限，先確定好自己的線是不是接對了 。當然如果只是步進的話就沒那么多線要接了。
2、伺服參數設定，圖2那就有3種控制方式，要跟你的控制器對應。如果是步進的話還要確定電流是不是小了，帶不動機構。
3、檢查脈沖發了沒發，電壓值對不對。可以把速度調到1HZ，測一下輸出有沒有問題。
