用三菱PLC的中斷定位指令DVIT時，如果啟動運行后，沒有檢測到中斷信號，會一直運行，直到檢測到中斷信號后，按設定的長度后停止。問題來了，如何做到運行時，檢測到中斷信號也不停止（就是讓中斷信號失效），直到我置位一個條件(比如置位M0),中斷信號才有效呢？就是如何只在程序里面斷開中斷信號，給了條件后才有效。

拿中斷信號置位一個M，然后把M和你額外條件的M串聯放在中斷指令之前？
我不確定有沒有理解你題目的意思

在程序里面做一個中斷標志位加上你置位的條件(比如置位M0)，做為你中斷啟動的條件。
你試一下看看能否可行。

我有一個笨辦法，
LD M0
OUT Y6
Y6接到X0

運行兩條定位直接，用條件去驅動，如此簡單

兩條定位指令

感覺5U的這個中斷定位真的沒必要，用絕對定位分段執行完全可以

引用

引用第1樓wangdai527于2019-05-14 16:18發表的  :
拿中斷信號置位一個M，然后把M和你額外條件的M串聯放在中斷指令之前？
我不確定有沒有理解你題目的意思

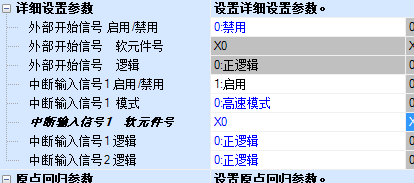

沒用過這個指令。中斷信號是直接在設置里面定義的高速輸入點（估計是上升沿起效），沒法進行進一步修改。


像3樓說的那種方式
LD X10（假設外部中斷信號接在X10）
SET M10
LD M10
AND M0
OUT Y10
然后把Y10接到你設置的中斷信號輸入點上去。

如果用2個定位指令，就得把M10和M0接到第一個定位指令的條件中去。

再不妨思考下，假設M0常亮，
第一種方法，你得注意掃描順序，得把這一段放在DIVT之前，加上信號在電線中傳輸?shù)臅r(shí)間，可能造成中斷信號實際滯后。
第二種方法，第一個定位指令實際上是異常結束，最后停的位置會不會超出中斷信號上升沿位置？因?yàn)榇嬖谝粋�(gè)減速過程。

個人感覺，兩種方式應該都會比正常使用DVIT走的距離遠，如果你對于定位精度要求不高能這么用。

引用

引用第6樓nightblueblu于2019-05-15 13:23發表的  :
感覺5U的這個中斷定位真的沒必要，用絕對定位分段執行完全可以

兩段定位，第一段定位的速度不同，誤差會不一樣的。
自寫回原點，都是拿原點信號做減速信號，然后用慢速去找原點信號下降沿，就是為了減少其中的誤差。

感謝各位友友們的回復

引用

引用樓主g073545于2019-05-14 15:01發表的 三菱PLC的中斷定位DVIT指令應用問題。 :
用三菱PLC的中斷定位指令DVIT時，如果啟動運行后，沒有檢測到中斷信號，會一直運行，直到檢測到中斷信號后，按設定的長度后停止。問題來了，如何做到運行時，檢測到中斷信號也不停止（就是讓中斷信號失效），直到我置位一個條件(比如置位M0),中斷信號才有效呢？就是如何只在程序里面斷開中斷信號，給了條件后才有效。

樓主 請問問題解決了沒有呢？我也要做個類似的方案，我查看手冊上面不是有個中斷禁止標志位嗎，這個不能用嗎？我的理解就是這個中斷禁止標志位就是個軟開關，當開關打開后才能用這個功能。
