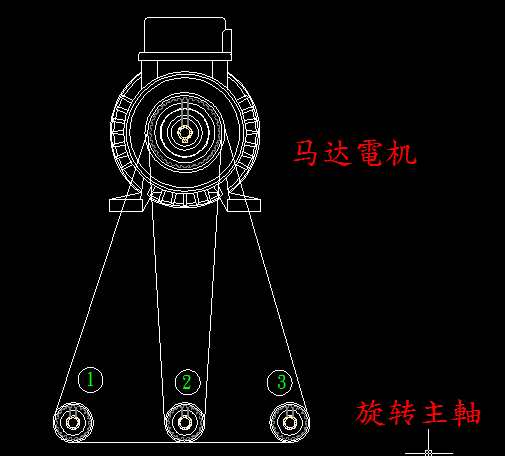

如上圖；
問題：電機轉動時如何實現3條主軸不同轉速嗎。例如：1#：300r/min
2#:600r/min,3#:1000r/min的嗎（電機一轉三條主軸同時轉）？
（以上為非標小型自動化機器）

今天遇到一個供應商送機器過來，在現場調試機器中介紹主軸轉速調節時：三條可旋轉主軸同時轉動時可實現不同轉速（同步不同轉速）。我就有點不明白，我在問調試師傅在確實一下，回答還是說：可以。我反問一個很笨的問題：為什么。對方回答：說他們這個可以實現，因?yàn)橹鬏S結構安裝得有調節齒輪，沒有為什么。最后我叫他測試給我看一下，對方偽裝著沒有聽明白我的問題。---我就沒有在問了。
  我可以清楚看到他的結構如上圖一樣，沒有加什么齒輪，也是用變頻器變速。

按照上圖設計法：我不明白，我認為不可能。

各位高師們：有遇到或者有這樣設計的.。可實現的嗎。--

123號輪直徑不一樣大吧

機械配合就可以，

直接用三臺變頻器驅動電機做同步，變頻器用模擬量控制。

可以！！這就是機械同步不同速的典型案例！

1,2,3輪直徑一樣的話不可能出現同步不同速。

引用

引用第1樓mlcmlc于2014-03-25 21:43發表的  :
應該可以的，不知道你那個是鏈條傳動還是皮帶傳動，因?yàn)殡姍C(jī)轉速是恒定的，只有改變電機皮帶盤與旋轉軸皮帶盤的比例。

傳動方式為：帶傳動。

引用

引用第2樓waitfor于2014-03-25 22:59發表的  :
123號輪直徑不一樣大吧

三個帶輪直徑一樣大。

引用

引用第4樓564201于2014-03-26 07:16發表的  :
直接用三臺變頻器驅動電機做同步，變頻器用模擬量控制。

這樣成本上會上升哦，一般都不會使用三臺變頻器來控制吧。

皮帶會打滑不成...

應該是利用減速比不同做到的

牛掰
