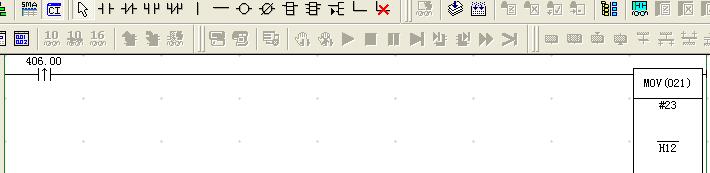

以上406.00是什么觸點，如何輸入的？

上升沿微分。

歐姆龍和三菱的不同不是用X,Y來定義輸入輸出點的,它是以地址定義的,
如輸入點0.01...     輸出點100.01...(PLC輸入點上有,要按那上面來定義)
它也有早間繼電器,也可以說是在輸入點與輸出點之間的點位都可以用.
至于你上面說的那個是上升沿微分也就是相當于三菱的上沿脈沖的意思.

更正錯字:
歐姆龍和三菱的不同不是用X,Y來定義輸入輸出點的,它是以地址定義的,
如輸入點0.01...     輸出點100.01...(PLC輸入點上有,要按那上面來定義)
它也有
中
間繼電器,也可以說是在輸入點與輸出點之間的點位都可以用.
至于你上面說的那個是上升沿微分也就是相當于三菱的上沿脈沖的意思

引用

引用第1樓zymzym于2010-05-30 10:56發表的  :
上升沿微分。

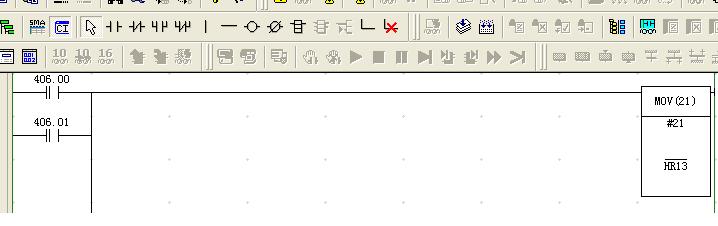

此圖中的觸點才是上升沿微分吧，兩者有很大差別

上升沿微分

上升沿微分，該觸點有指令DIFU 406.00得來.
對于CPM和C200H等PLC需要用DIFU來得到1個上升沿微分,
而CS/CJ/CP1H等PLC直接使用--|?|--微分觸點即可(?為上箭頭或下箭頭)

上升沿微分，每次ON發一個脈沖！
