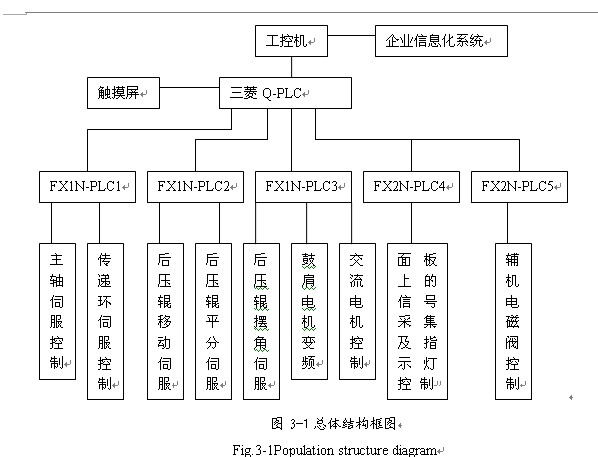

1.圖中為什么有的地方用FX1N ，有的用  FX2N，具體對各個硬件是怎么適用的呢~~

2.具體這個圖是怎么進行PLC控制的呢~從Q到FX再到各硬件通過CC-LINK是 具體怎么 進行控制的~
             謝謝回復~~~

１、ＦＸ１Ｎ主要用于定位，因為１Ｎ的脈沖輸出是１００ＫＨｚ，高于２Ｎ的２０ＫＨｚ，而且有許多２Ｎ不支持的專用定位指令。２Ｎ主要用于計算和收集數據，因為２Ｎ有浮點數指令，而且控制規模比１Ｎ大一倍。
２、ＦＸ系列有ＣＣ－Ｌｉｎｋ模塊（ＦＸ２Ｎ－６４CCL），將ＦＸ設為遠程設備站，可以與Ｑ交換數據，單個從站模塊最大容量為３２字（１６入、１６出）

學習一下

能結合圖具體的說下嘛   嘿嘿~
比如就是  結合各個硬件如伺服、變頻器什么的。就是為什么圖中的主軸伺服控制用1N  而輔機電磁閥用2N  哈~

還有就是第2個問題也能詳細的再闡釋下么  嘿~  我是初學者 ~  對一些還不是太了解~~
謝謝了~~~~~~~~~謝謝了~~~

主軸應為是伺服定位，所以用1N的話比較方便。電磁閥只是一些開關量的輸入輸出，所以1N/2N應該無所謂。用2N有可能是考慮到控制點數的問題。
CC－Link的是一種現場總線，主站是Q－PLC，從站是FX，設定好參數后就可以實現自動將從站中的數據刷新到主站的功能

哥們，我也是搞成型機的
用一個Q系列+一個運動CPU就可以了，怎么還這樣控制啊，感覺有點多余了吧。
我也是才接觸三菱沒多長時間，有空交流下，我是在輪胎廠的，我們這里全是Q系列的。
QQ:277986321    成型機

既然已經用Q當主站了
不如用CC-LINK來控制馬達
像三菱的E500有CC-LINK模塊
要不用Q173CPU也可以控制到三十幾軸
一些電磁閥也能用Q來直接控制
