hancheng487

級別: 探索解密

精華主題: 0
發帖數量: 64 個
工控威望: 115 點
下載積分: 1087 分
在線時間: 26(小時)
注冊時間: 2022-07-11
最后登錄: 2025-07-08
查看hancheng487的主題 / 回貼

樓主發表于: 2024-01-09 19:40

只看樓主 | 小中大

圖片：

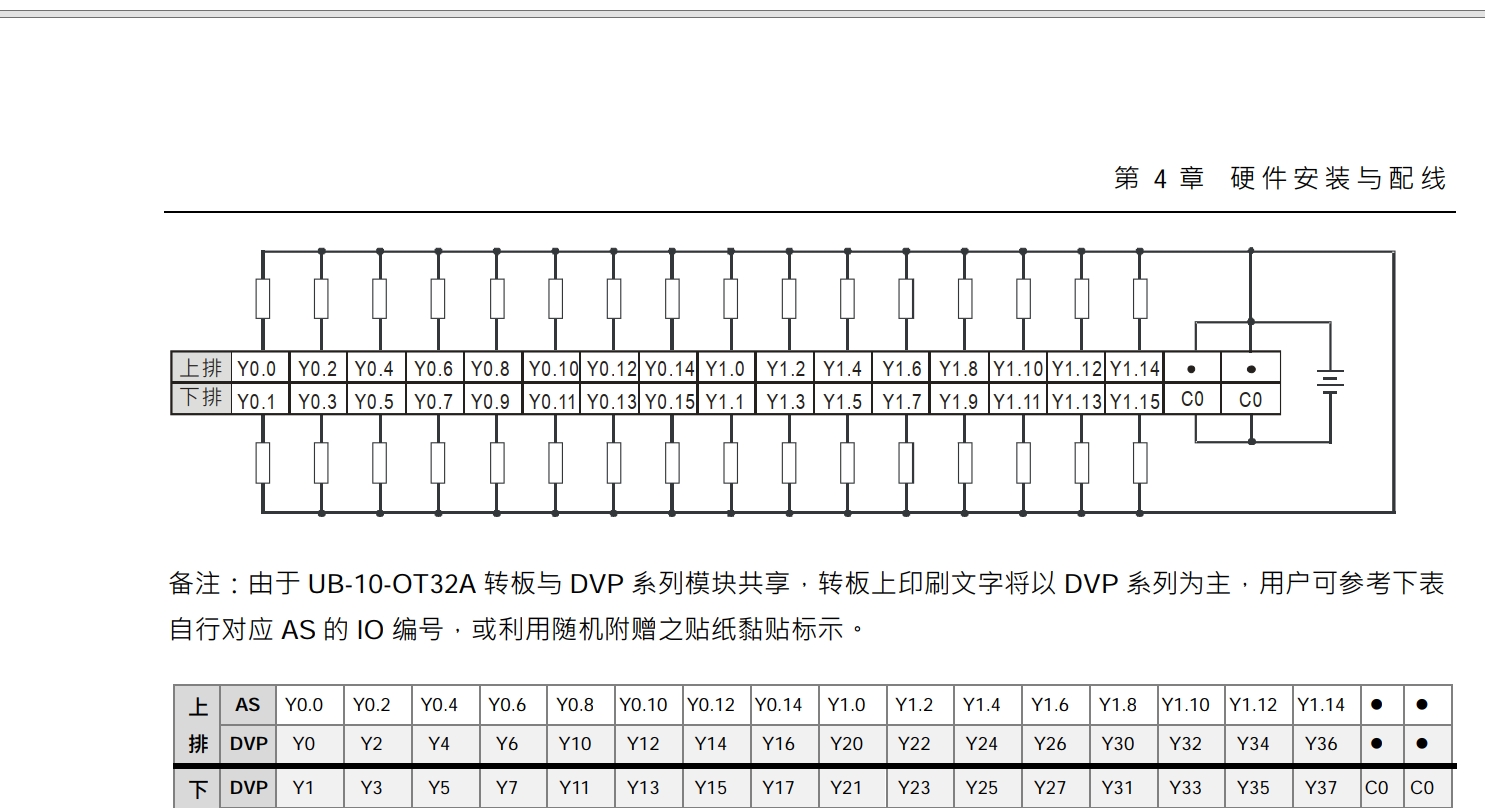

臺達AS300PLC，64點的輸出模塊，手冊上模塊的公共端都是0V，手冊里的端子臺那兩個點是接到24V的，應該都接0V才對，不知道是畫錯了還是我理解錯了

鐵頭娃

級別: 探索解密

精華主題: 0
發帖數量: 43 個
工控威望: 106 點
下載積分: 1809 分
在線時間: 47(小時)
注冊時間: 2022-12-07
最后登錄: 2026-02-11
查看鐵頭娃的主題 / 回貼

1樓發表于: 2024-01-10 15:04

只看該作者 | 小中大

公共端接正極Y口就輸出正極，接負極就輸出負極

秋秋：278722404
VX: xiii6999

hancheng487

級別: 探索解密

精華主題: 0
發帖數量: 64 個
工控威望: 115 點
下載積分: 1087 分
在線時間: 26(小時)
注冊時間: 2022-07-11
最后登錄: 2025-07-08
查看hancheng487的主題 / 回貼

2樓發表于: 2024-01-11 09:44

只看該作者 | 小中大

這個是晶體管的，不是繼電輸出的

bg4igy

級別: 略有小成

精華主題: 0
發帖數量: 135 個
工控威望: 293 點
下載積分: 1346 分
在線時間: 167(小時)
注冊時間: 2011-10-27
最后登錄: 2026-02-13
查看bg4igy的主題 / 回貼

3樓發表于: 2024-01-11 14:46

只看該作者 | 小中大

引用
引用樓主hancheng487于2024-01-09 19:40發表的臺達AS300系列輸出模塊 :
臺達AS300PLC，64點的輸出模塊，手冊上模塊的公共端都是0V，手冊里的端子臺那兩個點是接到24V的，應該都接0V才對，不知道是畫錯了還是我理解錯了

那兩個C0是公共端子，接0V是對的。
上邊的那兩個點的端子，是無意義的空點端子，作為短路接線用的，并不和內部線路有連接。

你要是拆過PLC就知道了，很多PLC都有這種空置端子點。

hancheng487

級別: 探索解密

精華主題: 0
發帖數量: 64 個
工控威望: 115 點
下載積分: 1087 分
在線時間: 26(小時)
注冊時間: 2022-07-11
最后登錄: 2025-07-08
查看hancheng487的主題 / 回貼

4樓發表于: 2024-01-11 16:27

只看該作者 | 小中大

引用
引用第3樓bg4igy于2024-01-11 14:46發表的 :

那兩個C0是公共端子，接0V是對的。
上邊的那兩個點的端子，是無意義的空點端子，作為短路接線用的，并不和內部線路有連接。
.......

感謝解惑，那這兩個點不用接就可以了吧

bg4igy

級別: 略有小成

精華主題: 0
發帖數量: 135 個
工控威望: 293 點
下載積分: 1346 分
在線時間: 167(小時)
注冊時間: 2011-10-27
最后登錄: 2026-02-13
查看bg4igy的主題 / 回貼

5樓發表于: 2024-01-11 16:29

只看該作者 | 小中大

引用
引用第4樓hancheng487于2024-01-11 16:27發表的 :

感謝解惑，那這兩個點不用接就可以了吧

是的，可以空著不用。
