樓主發表于: 2022-06-27 08:05

只看樓主 | 小中大

OMRON 新手
NJ系類 EIC202 當從站,sysmac studio 要如何設置.
看了手冊只找EtherCat ECC202 當從站的設置

jhon_13579

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 34 個
工控威望: 144 點
下載積分: 854 分
在線時間: 161(小時)
注冊時間: 2011-05-15
最后登錄: 2026-03-04
查看jhon_13579的主題 / 回貼

1樓發表于: 2022-06-27 17:08

只看該作者 | 小中大

使用以太網標簽通訊配置就可以了

本帖最近評分記錄：

下載積分:+1(gione) 熱心助人！

ezio2016

工控小白

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 225 個
工控威望: 355 點
下載積分: 1252 分
在線時間: 139(小時)
注冊時間: 2016-08-05
最后登錄: 2026-03-09
查看ezio2016的主題 / 回貼

2樓發表于: 2022-06-29 09:19

只看該作者 | 小中大

用Sysmac Studio新建工程時，設備類型選擇【從設備終端】，設備選擇【Ethernet/IP耦合器】，然后在工程里配置掛載的模塊，和ECC的耦合器差不多操作。然后配好模塊后在IO分配那里看看輸入輸出分別時多少字節，做標簽鏈接時要匹配。標簽鏈接設置可以用Sysmac Studio或者Network Configurator來配置，我個人喜歡用Network Configurator。

本帖最近評分記錄：

下載積分:+2(gione) 真誠感謝！

gione

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 358 點
下載積分: 1197 分
在線時間: 340(小時)
注冊時間: 2007-11-05
最后登錄: 2026-01-28
查看gione的主題 / 回貼

3樓發表于: 2022-06-30 15:35

只看該作者 | 小中大

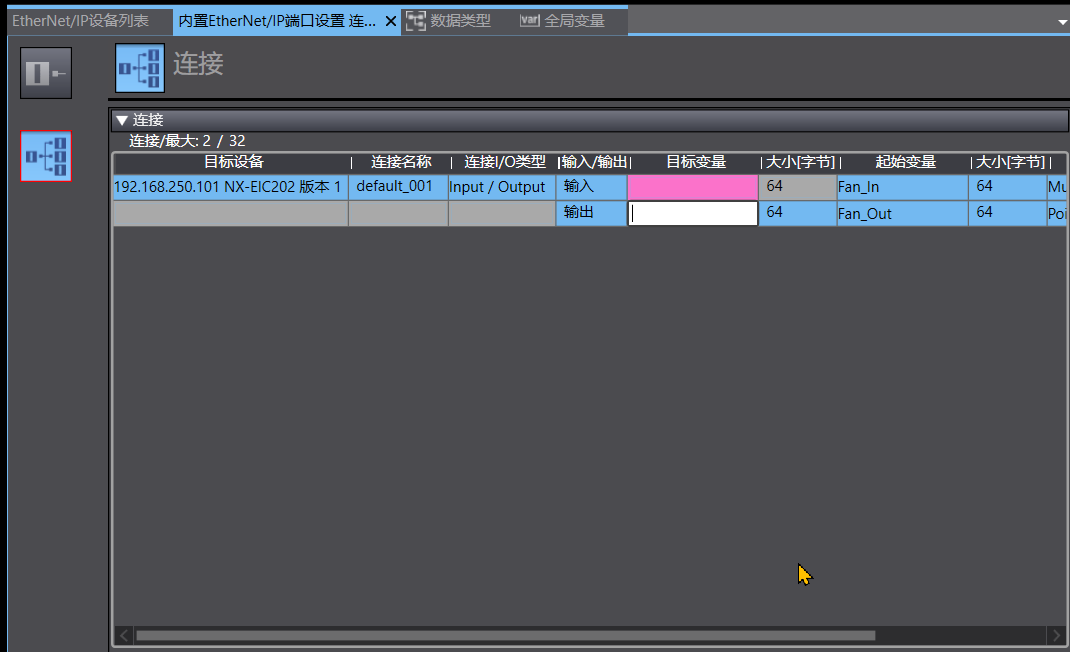

圖片：

有沒有書籍可參考.看的一臉懵逼
目標變量是啥

gione

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 358 點
下載積分: 1197 分
在線時間: 340(小時)
注冊時間: 2007-11-05
最后登錄: 2026-01-28
查看gione的主題 / 回貼

4樓發表于: 2022-06-30 15:50

只看該作者 | 小中大

求大俠做個范例
NJ101連接EIC202 IO模塊各2的設定，標簽的連接

ezio2016

工控小白

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 225 個
工控威望: 355 點
下載積分: 1252 分
在線時間: 139(小時)
注冊時間: 2016-08-05
最后登錄: 2026-03-09
查看ezio2016的主題 / 回貼

5樓發表于: 2022-07-03 00:43

只看該作者 | 小中大

NX/NJ和EIC做EIP通訊，沒有啥設定，一般就是IP地址。如果用Sysmac Studio做EIP的標簽連接的話，注意一下下面的地方。
我建議真的用Network Configurator做EIP標簽連接比Sysmac Studio直觀方便。
圖1和圖2，設置EIC耦合器的輸入輸出的數據大小，

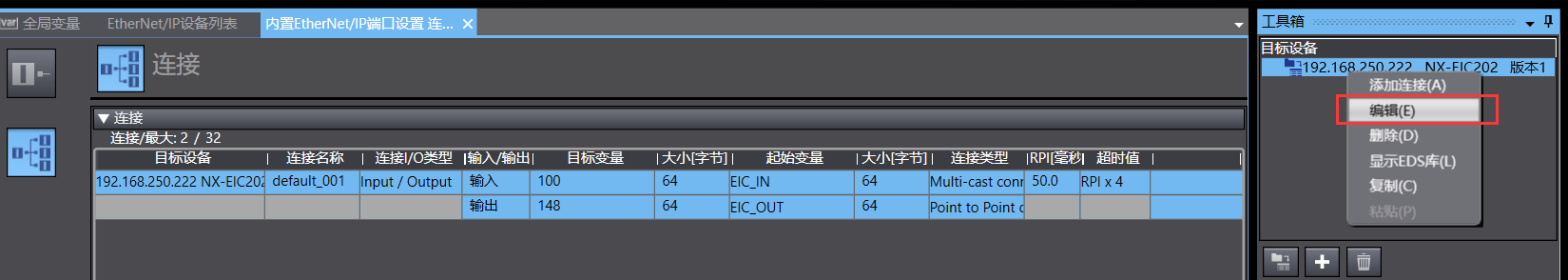

圖1

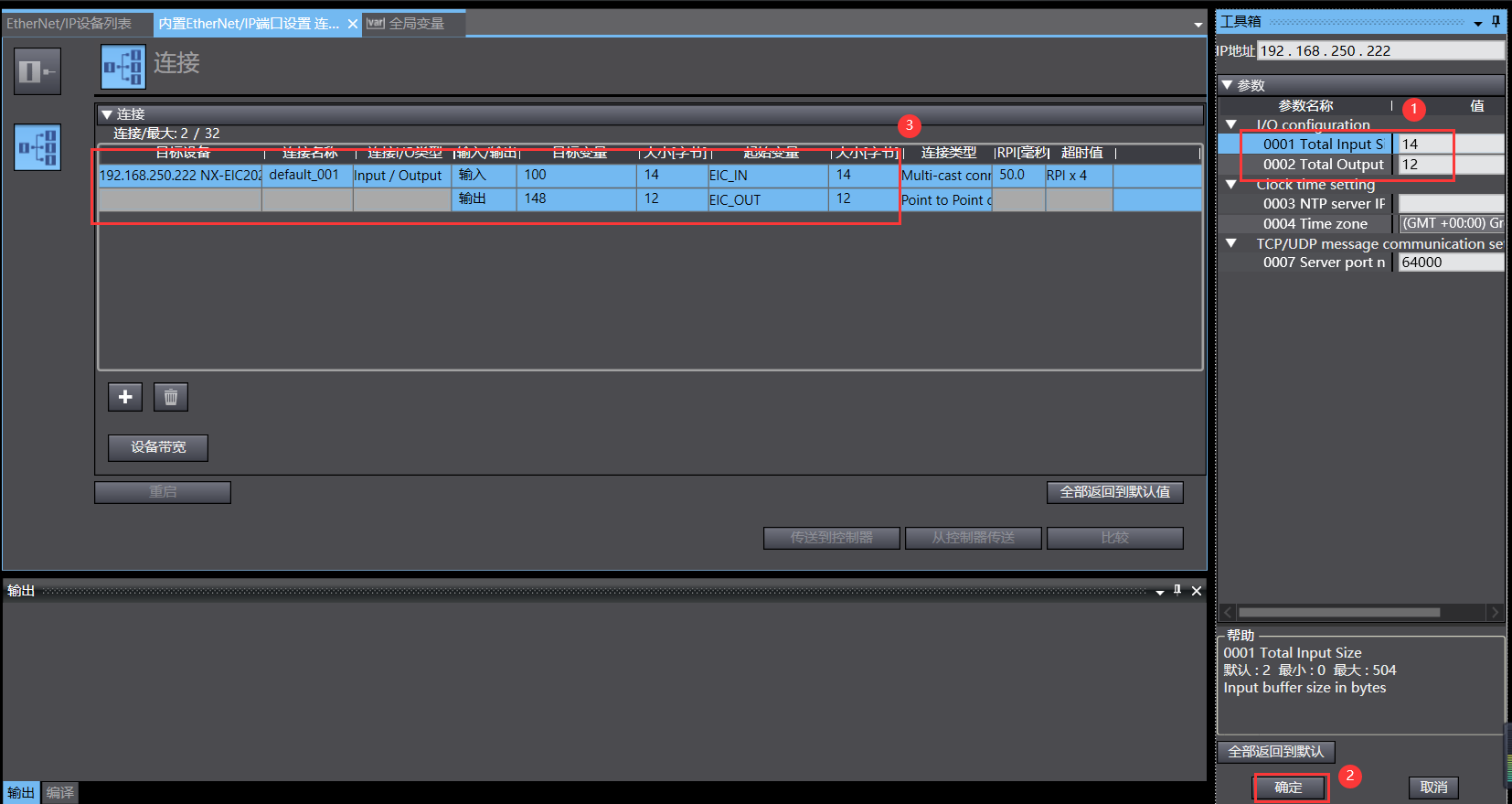

圖2

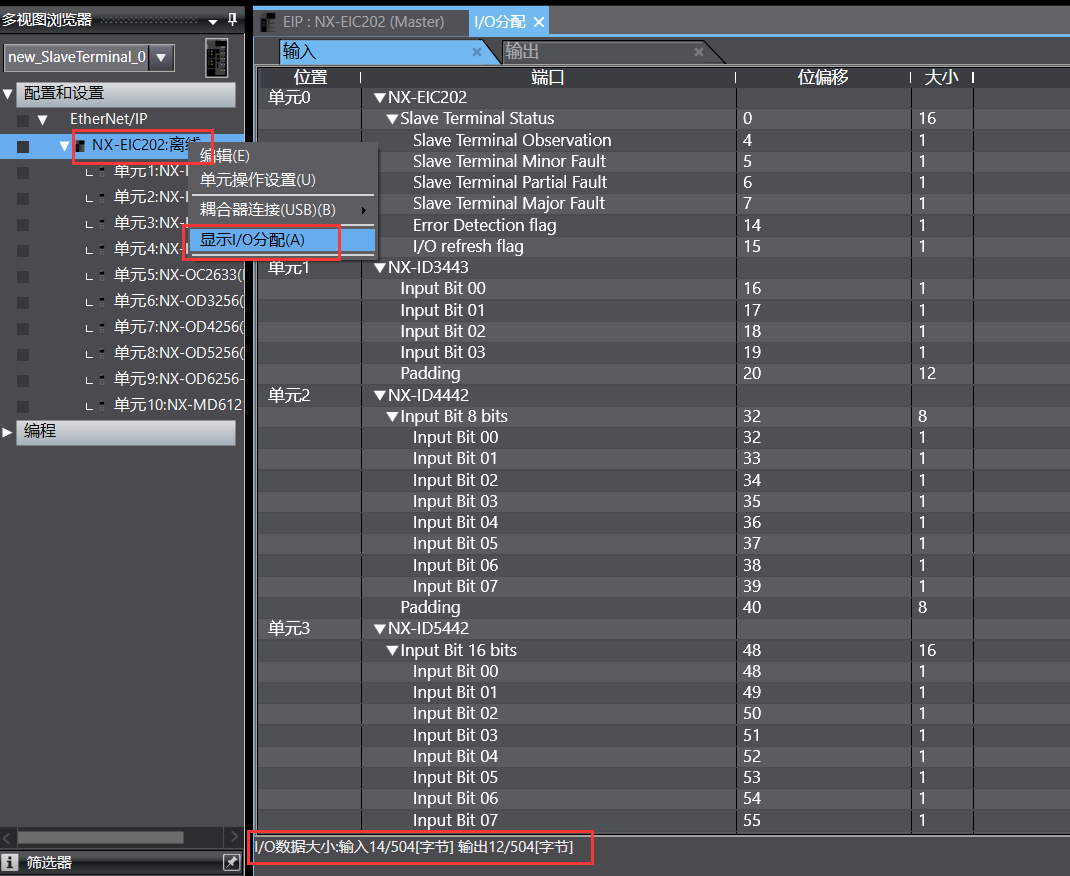

這個數據大小是在EIC的配置工程里確認的如圖3。
圖3

樣例是隨便做，特別是EIC的配置工程的IO是隨便掛

NJ-EIC.zip (39 K) 下载次数:55

本帖最近評分記錄：

下載積分:+3(gione) 熱心助人！

gione

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 358 點
下載積分: 1197 分
在線時間: 340(小時)
注冊時間: 2007-11-05
最后登錄: 2026-01-28
查看gione的主題 / 回貼

6樓發表于: 2022-07-03 11:08

只看該作者 | 小中大

弱弱問一下100 148 是什么意思.怎么知道要輸入什么

最近搜索許多范例.ABB機械手.KUKA EDS導入
目標變量大都為101 102
可是從沒提及為什么是此數字？？？

[ 此帖被gione在2022-07-03 11:34重新編輯 ]

ezio2016

工控小白

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 225 個
工控威望: 355 點
下載積分: 1252 分
在線時間: 139(小時)
注冊時間: 2016-08-05
最后登錄: 2026-03-09
查看ezio2016的主題 / 回貼

7樓發表于: 2022-07-03 11:27

只看該作者 | 小中大

100是輸入的實例ID，148是輸出實例ID，只要你在對應輸入【1】就會有下拉菜單可以選擇的。
sysmac studio就是這個實例ID的指引說明不明確，很多人剛接觸的話，很容易配不了。

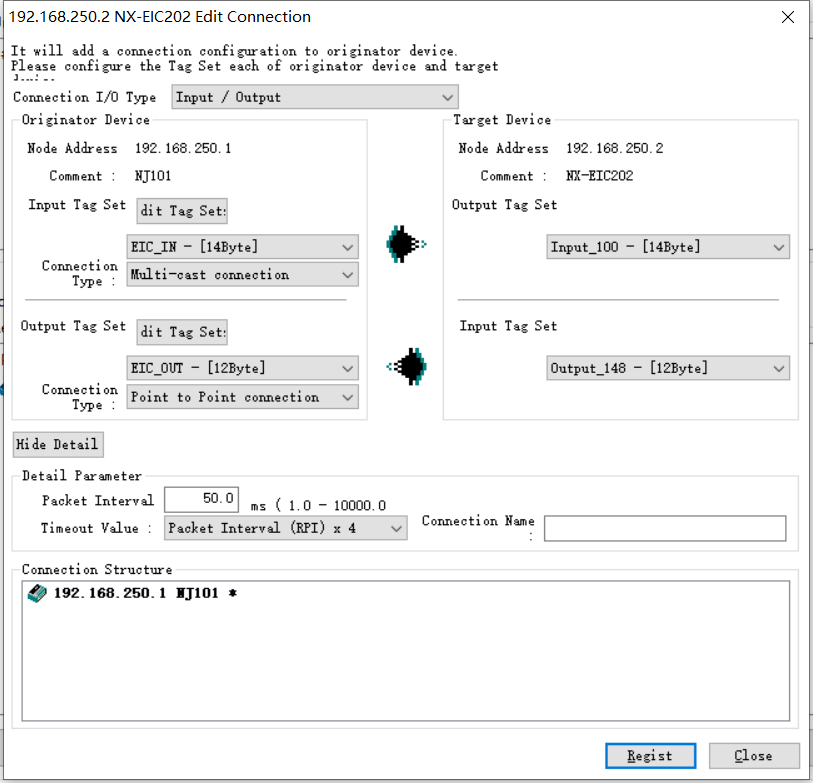

所以我還是真的建議用Network Configurator，很明顯就是有輸入輸出實例ID選擇的。
正常安裝Sysmac Studio或者CX-One的話，都是有Network Configurator的。
歐姆龍的DeviceNet和EIP網絡配置的話，還是用Network Configurator比較方便。

gione

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 358 點
下載積分: 1197 分
在線時間: 340(小時)
注冊時間: 2007-11-05
最后登錄: 2026-01-28
查看gione的主題 / 回貼

8樓發表于: 2022-07-03 11:39

只看該作者 | 小中大

引用
引用第7樓ezio2016于2022-07-03 11:27發表的 :
100是輸入的實例ID，148是輸出實例ID，只要你在對應輸入【1】就會有下拉菜單可以選擇的。
sysmac studio就是這個實例ID的指引說明不明確，很多人剛接觸的話，很容易配不了。
所以我還是真的建議用Network Configurator，很明顯就是有輸入輸出實例ID選擇的。
正常安裝Sysmac Studio或者CX-One的話，都是有Network Configurator的。
歐姆龍的DeviceNet和EIP網絡配置的話，還是用Network Configurator比較方便。
.......

感謝指點迷津。獲益良多
