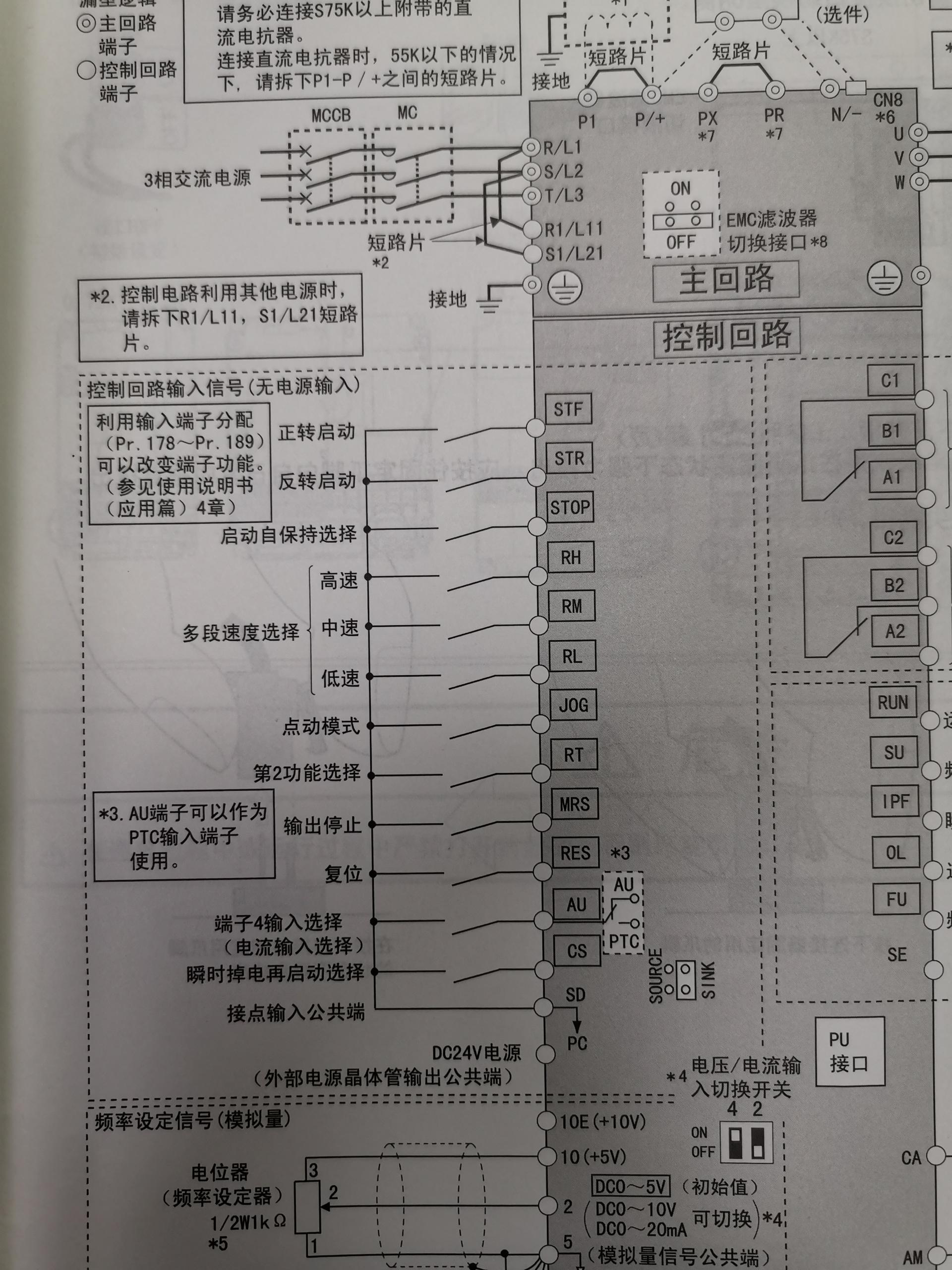

圖一是三菱變頻器手冊的，我原本的理解是用PLC通過控制繼電器來形成回路的通斷

圖二是我看到部分設備上變頻器的接法，PLC輸出點直接到變頻器

兩種接法都可以實現，但圖二的接法就不用繼電器。我想，是否圖二的接法就是手冊上表達的意思？求各位解惑。。。

兩種方法在使用壽命上是否有區別？

使用壽命由質量和使用者決定！那個Y點與COM點之間，不是相當于一個觸點嘛？！

如果你用的PLC是晶體管型的
會有電回沖的問題
遇到突波還是什么會直接傷害端子
如果你用的PLC繼電器型的
雖然接線沒有問題
但PLC內部繼電器是有一定壽命的
這種如果常在走停
還是覺得不要省接線或空間
并竟加裝三個外部繼電器也不須花多少時間的

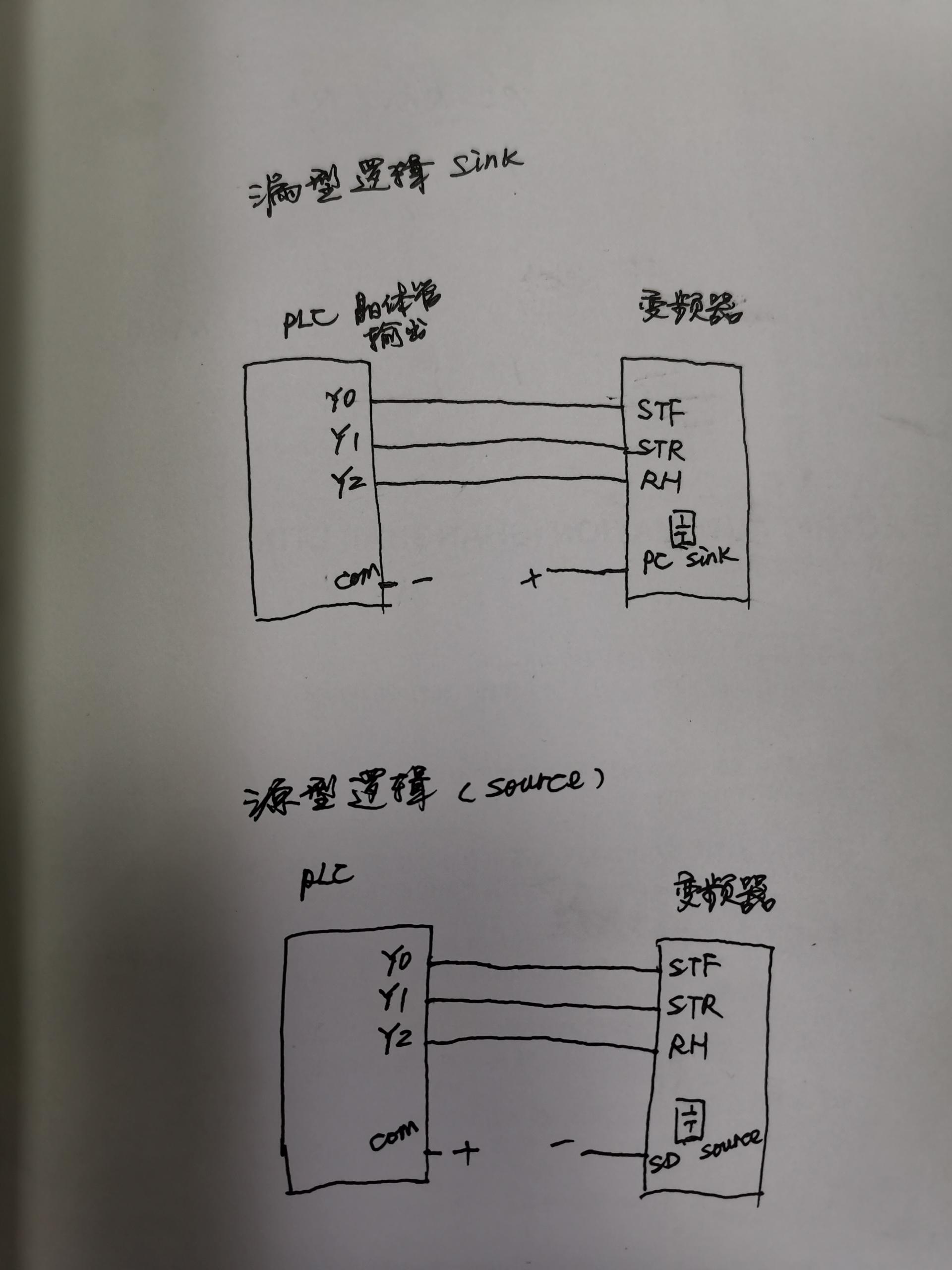

我常用的這兩種

如果PLC是三菱的，漏型邏輯的時候，PLC的COM 接變頻的D， PLC的 Y接變頻的STF STR 等  ，不需要另外給電源。

E740，D740默認出廠就是漏型也不用改。

如果是E840 F840 A840要改到SINK上。

謝謝各位的解答！
