最近有項目要用MCGS組態軟件做三菱PLC的監控，用電腦測試了一下

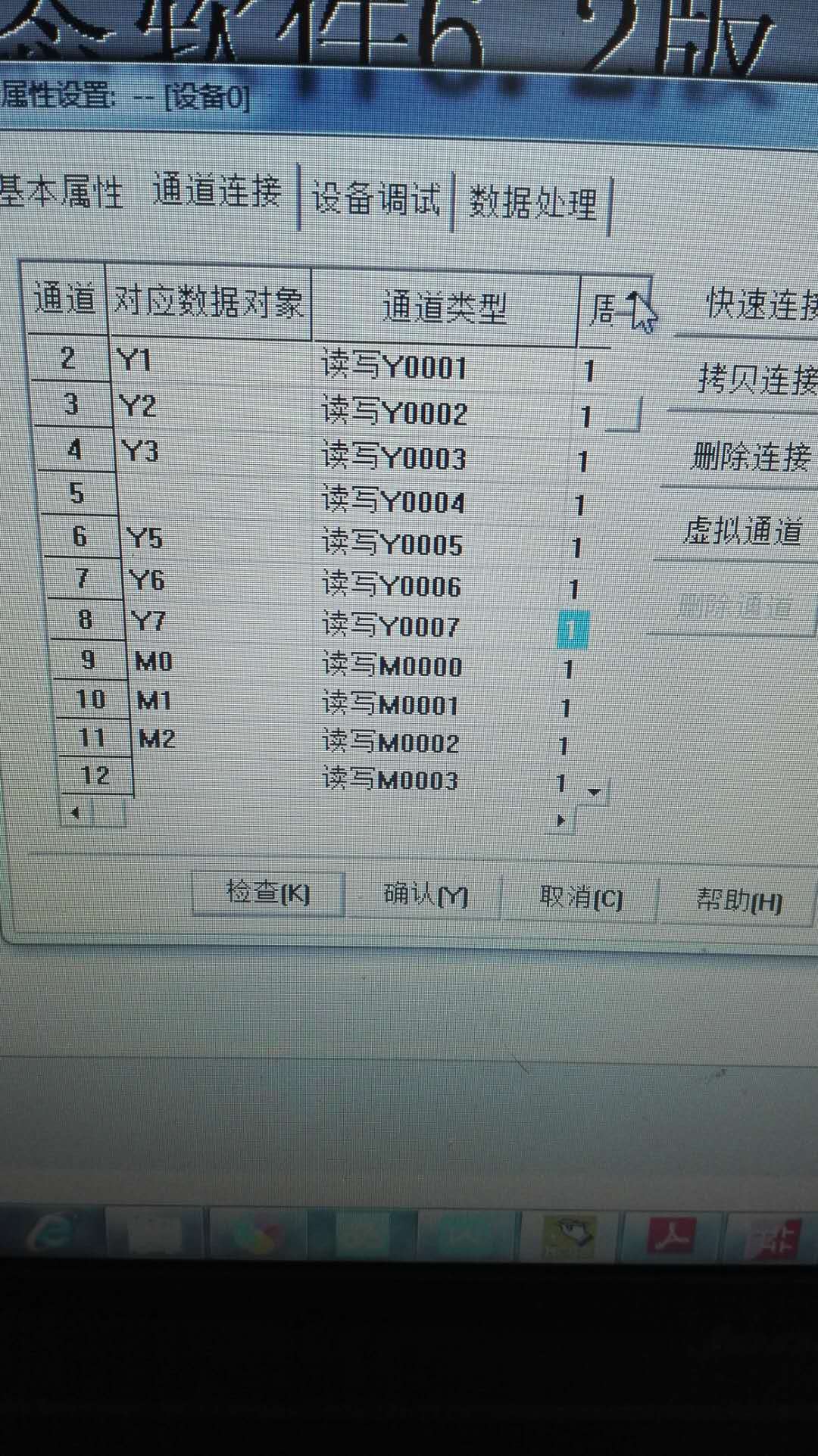

從PLC讀取的數據都是對的  ,但是向PLC寫數據就對應不上，我在電腦上置位Y5，PLC的Y11卻亮了，Y5不亮，我用M寄存器也試過，置位M0，PLC里面的M4被置位了，M0卻沒有變化，請大神指點一二

頂一下貼子,座等大神的解答

這就是昆侖通態設置變量x 和y不同于其他組態軟件的地方。有點麻煩，三菱輸入輸出軟元件是8進制，昆侖通態設置變量時要10進制。所以要轉換一下才行。例如定義變量X27,昆侖通態設置變量時輸入X23就行了。具體換算 十位數乘以八 加個位。X27=2X8+7=23.剛開始學習的時候，也不明白，也琢磨好久

mcgs可以在電腦上運行連plc？？？

可以，mcgs版本官網可以下載。

設置驅動對不？

屬性，字位對不？

引用

引用第3樓ntlxfei18于2017-12-30 15:36發表的  :
mcgs可以在電腦上運行連plc？？？

MCGS有嵌入版和通用版，嵌入版就是觸摸屏軟件，通用版就是組態軟件，可以在電腦上運行，但是MCGS對通用版已經不更新維護，所以不建議使用，我之前用過，不太好用。

昆侖組態有點麻煩   比較繁瑣  個人感覺
