我編寫的歐姆龍PLC程序有8個分支，目的是進行順序控制，用IL/ILC指令。在仿真運行過程中，T001定時時間到后應該執行第三個分支，w10.02變為真，但控制過程到此就不進行下去了，請問各位大俠，怎么解決這個問題?我試過用子程序和JMP-JME指令實現分支程序的功能，但是停止調用子程序后，子程序中的輸出任然保持調用子程序時的狀態，而控制功能要求停止調用子程序后，里面的輸出復位為0；JMP-JME實現也是與子程序調用相同的狀況，請大俠指教，不勝感激！PLC型號為歐姆龍CP1E-N40，程序見附件。

第4條里的常閉W10.02改W10.03

引用

引用第1樓xwlxwl306于2014-01-22 15:18發表的  :
第4條里的常閉W10.02改W10.03

非常感謝，我調了好幾次，就是沒發現問題在哪兒，還是太粗心了。

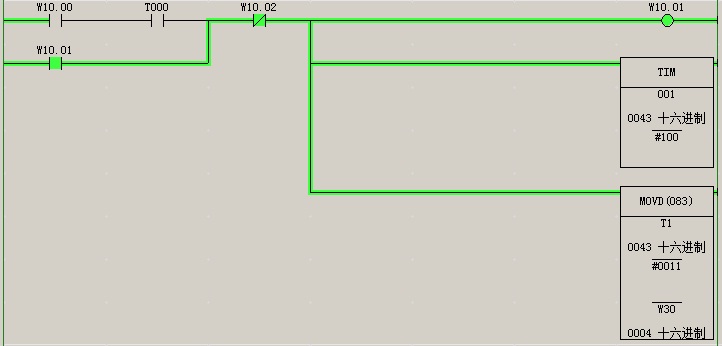

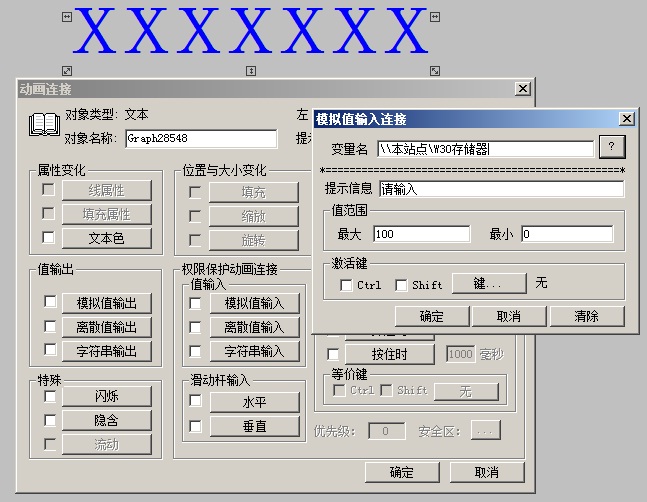

還有一個問題請教大俠，我在PLC程序中設了W30工作存儲寄存器讀取T1的當前值數據，仿真過程也看見傳過去了。我想把這個數據傳到組態王中，在組態王里也定義了相應的數據變量，然后用文本顯示，但是不成功，監控時，數據顯示不出來，不知道是不是定義錯了，請大俠指教。
