工控人家園 三菱工控論壇 請教各位這個PLC接線是否正確

shenjie767

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 12 個
工控威望: 139 點
下載積分: 795 分
在線時間: 8(小時)
注冊時間: 2013-12-16
最后登錄: 2021-04-02
查看shenjie767的主題 / 回貼

樓主發表于: 2013-12-29 12:53

只看樓主 | 小中大

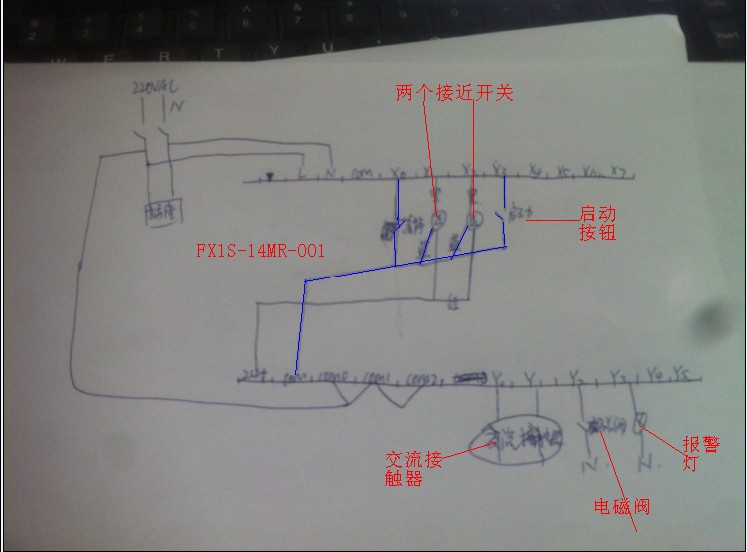

圖片：

這個圖上是原來的工程師接的，我還是個菜鳥，所以不是很明白，望各位指導下。他為什么輸入點的另一端都接到輸入的COM端上了，不是應該接到輸入端的COM嗎？
還有這樣接線可以用的嗎？

最好誰給我講下這個COM端是怎么一回事，就是電源是嗎？
那輸出端的COM0 COM1 COM2 COM 這么多分別有什么區別啊萬分感謝啊

pentie

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 175 點
下載積分: 1262 分
在線時間: 54(小時)
注冊時間: 2011-03-23
最后登錄: 2025-08-14
查看pentie的主題 / 回貼

1樓發表于: 2013-12-30 00:47

只看該作者 | 小中大

什么型號PLC ,分別每一組com 每組8位

龍朝暉

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 294 個
工控威望: 487 點
下載積分: 650 分
在線時間: 136(小時)
注冊時間: 2008-04-27
最后登錄: 2023-04-07
查看龍朝暉的主題 / 回貼

2樓發表于: 2013-12-30 08:12

只看該作者 | 小中大

COM 是PLC輸出負極，COM0 是PLCY0公用， COM1 是Y1 COM2 是Y2

理論初學者

有需要才有進步，俺不管啥都會滿足你！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 767 點
下載積分: 7622 分
在線時間: 221(小時)
注冊時間: 2013-11-18
最后登錄: 2016-05-09
查看理論初學者的主題 / 回貼

3樓發表于: 2013-12-30 08:26

只看該作者 | 小中大

正常情況下輸入端有+24電源，COM是公共端，也就是看你COM接什么，如果是接—的話，構成回路就可以！你的圖好像畫錯了，接近開關沒回路！

hero615119

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 123 點
下載積分: 797 分
在線時間: 2(小時)
注冊時間: 2013-11-20
最后登錄: 2020-11-02
查看hero615119的主題 / 回貼

4樓發表于: 2013-12-30 08:35

只看該作者 | 小中大

24+ 和輸出com口是一組，其他的com0,com1根據你的負載用電，輸入端com這時候要與輸出端com連接

gz000525

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 322 個
工控威望: 1561 點
下載積分: 76512 分
在線時間: 1009(小時)
注冊時間: 2013-07-19
最后登錄: 2026-03-03
查看gz000525的主題 / 回貼

5樓發表于: 2013-12-30 08:42

只看該作者 | 小中大

2樓說得很對，支持

自我解救

sjm213

有小知識，無大學問。

級別: 論壇版主

熱心助人勛章

版主勛章

卓越版主勛章

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5188 個
工控威望: 7549 點
下載積分: 164439 分
在線時間: 3276(小時)
注冊時間: 2007-11-21
最后登錄: 2026-03-07
查看sjm213的主題 / 回貼

6樓發表于: 2013-12-30 12:42

只看該作者 | 小中大

先看一下簡圖：

詳細內容可以下載一本“使用手冊”看看

b1226397886

o傲雪狂風o

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 1679 點
下載積分: 7005 分
在線時間: 146(小時)
注冊時間: 2013-03-14
最后登錄: 2025-11-20
查看b1226397886的主題 / 回貼

7樓發表于: 2013-12-30 13:41

只看該作者 | 小中大

一般來說輸入輸出的都是24V的，圖上有220V的接到com那里了，這個真沒問題？！！

lvhonjun

lvhonjun

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 139 個
工控威望: 1175 點
下載積分: 3143 分
在線時間: 289(小時)
注冊時間: 2010-07-22
最后登錄: 2026-03-06
查看lvhonjun的主題 / 回貼

8樓發表于: 2013-12-30 15:00

只看該作者 | 小中大

com有兩個，上面一個，下面一個，內部是連起來的，都是0V，com0---3是輸出的公共端，他圖紙的接線是對的。

樓主留言：

你好我想問下那個COM0 COM1 COM2 COM3 分別是Y0 Y1 Y2 Y3 的公共端他給COM0--3接220VAC 就是給Y0--3 上的負載220VAC的意思嗎？

理論初學者

有需要才有進步，俺不管啥都會滿足你！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 767 點
下載積分: 7622 分
在線時間: 221(小時)
注冊時間: 2013-11-18
最后登錄: 2016-05-09
查看理論初學者的主題 / 回貼

9樓發表于: 2013-12-30 15:54

只看該作者 | 小中大

原來下面還有個COM啊

富陽工控

燈泡電工

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 336 個
工控威望: 536 點
下載積分: 23841 分
在線時間: 157(小時)
注冊時間: 2012-07-06
最后登錄: 2026-02-01
查看富陽工控的主題 / 回貼

10樓發表于: 2014-01-03 21:53

只看該作者 | 小中大

這工程師作圖能力好強啊

luohongliang

聞道有先后術業有專攻

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 78 個
工控威望: 192 點
下載積分: 860 分
在線時間: 149(小時)
注冊時間: 2012-06-07
最后登錄: 2016-10-17
查看luohongliang的主題 / 回貼

11樓發表于: 2014-01-10 16:15

只看該作者 | 小中大

應該是繼電器型的PLC
