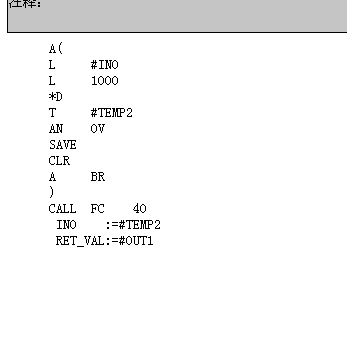

如圖，是在FC10塊出現的，不明白什么意思。那位高手解釋一下

這么簡單都不知道什么意思
你還沒有入門吧
看點基礎的

這段程序的意思大致為：根據（）內的運行結果去決定是否調用FC40

將變量IN0去乘以1000，結果保存在TEMP2中，然后檢測前面的乘法運算是否結果溢出，OV為溢出標志位，通過檢測OV是否為1來決定是否運算溢出。

為什么要用AN OV呢？如果您知道三菱的話，那么西門子AN相當于ANI，也就是歐姆龍的AND NOT。
因?yàn)楹罄m(xù)的有用到SAVE指令，該指令用于保存當前的RLO到BR位中去。

而RLO結果則是根據當前的指令運算結果。

因此，這里使用AN OV，此時如果沒有溢出發生，那么OV的值為0，由于AN的存在，那么當前的結果為RLO=1，執行SAVE后，那么BR=1。如果有溢出發生，那么RLO=0，從而導致SAVE指令不會被執行，也就不會改變BR位的結果。

后面的CLR指令用于將當前的RLO結果清零（也可以稱作為復位）。

A BR  用于檢測BR位的狀態，如果BR位為1，通過A指令后，那么RLO狀態就會更改為1，否則為0.

最后（）內的指令講解完畢，那么（）外的A就是用于檢測（）內的RLO運行結果。如果（）內的RLO為1，那么就執行FC，否則，不執行。

以上

太好了，有水平，不愧為大師，還有例子講解嗎？學習中。

講得好！學習了！

講得好
不過語句表還是讓人頭痛

cvlsam 您好！感謝你的奉獻精神！

講的太好了

哈哈 說的不錯

這段程序應該是從PLC中上傳來的。

精彩

西門子的語句表感覺很難看懂啊，不知該如何學習，特別是一些變量較多的指令，不明白啊
